SEGURIDAD ELÉCTRICA

La Electricidad presenta un peligro significativo para el personal biomédico. No sólo uno está expuesto a estos peligros durante la reparación, sino también mientras se prueba la seguridad eléctrica del equipo. Esta prueba requiere la simulación de fallas y se deberá poner un cuidado adicional.

EFECTOS FISIOLÓGICOS DE LA CORRIENTE ELÉCTRICA.

Para que la electricidad produzca efectos en el organismo, el cuerpo humano debe convertirse en parte de un circuito eléctrico. Para que circule corriente por el cuerpo humano deben existir al menos dos conexiones entre el cuerpo y una fuente de alimentación o tensión externa. La magnitud de la corriente depende de la diferencia de potencial entre las conexiones y de la resistencia eléctrica del cuerpo. La mayor parte de los tejidos del cuerpo contienen un elevado porcentaje de agua por lo que la resistencia eléctrica que presentan es baja y pueden considerarse como un buen conductor, no obstante, la impedancia de la piel (epidermis) es bastante elevada (200-500K) por lo que el cuerpo humano puede considerarse como un conductor volumétrico no homogéneo en la que la distribución del flujo de la corriente eléctrica viene determinada por la conductividad local del tejido.

Los efectos que la corriente eléctrica produce sobre el cuerpo humano dependen fundamentalmente de los siguientes parámetros: magnitud de la corriente que circula por el tejido, frecuencia, tiempo de exposición a la corriente eléctrica, zona por la que circula (superficie o tejido interno). La gravedad del daño producido dependerá también del órgano afectado.

La corriente eléctrica puede afectar al tejido principalmente de tres formas: en primer lugar se produce una excitación eléctrica de los tejidos excitables (nervios y músculos), comenzando con una sensación de “hormigueo” o “escozor” que si alcanza intensidad suficientemente elevada puede ser dolorosa y molesta. La estimulación de estos nervios o músculos motores puede provocar contracciones y si ésta aumenta puede producirse la tetanización del músculo.

En segundo lugar puede aparecer un incremento de la temperatura del tejido debido a la resistencia que presenta y la energía disipada por el mismo. Por último, el aumento de temperatura si el elevado puede provocar lesiones (quemaduras) en el tejido. Con la corriente eléctrica domestica las quemaduras se limitan por lo general a lesiones localizadas en los puntos de contacto o en sus inmediaciones, lugares donde se produce mayor densidad de corriente. En los accidentes industriales causados por alta tensión, así como en accidentes por rayos, la energía eléctrica disipada puede provocar quemaduras que aceptan a grandes áreas del cuerpo. En electrocirugía se utiliza la corriente concentrada procedente de un generador de radiofrecuencia con la frecuencia de 2,5-4 MHz para cortar tejido o coagular pequeños vasos sanguíneos.

El órgano mas susceptible a la corriente eléctrica es el corazón. Un estímulo que tetanice el corazón provoca la contracción completa del miocardio que detiene la acción de bombeo del corazón e interrumpe la circulación sanguínea. Si la circulación no se restablece en pocos minutos, en primer lugar se lesiona el cerebro y luego se produce la muerte debido a la falta de aportación de oxígeno a los tejidos cerebrales. No obstante, si la corriente tetanizante se elimina al cabo de poco tiempo y las lesiones producidas no son irreversibles, el latido del corazón se reanuda de forma espontánea. Una corriente de intensidad más baja que excite sólo parte de las fibras musculares del corazón puede ser más peligrosa que una corriente suficiente para tetanizar el corazón entero. Esta excitación parcial puede cambiar las vías eléctricas de propagación en el miocardio desincronizando la actividad del corazón. Este fenómeno en el que el corazón pierde su sincronismo se denomina “fibrilación”. La fibrilación ventricular es la causa que produce la mayoría de las muertes en los accidentes eléctricos.

También se puede producir parálisis respiratoria si los músculos del tórax se tetanizan por efecto de una corriente que circule a través del pecho o a través del centro de control de la respiración en el cerebro.
Son muchos los factores que influyen en la magnitud de la corriente eléctrica necesaria para producir un efecto fisiológico concreto en una persona.

A continuación, se comentan los efectos fisiológicos que se producen en el cuerpo humano en función de la magnitud de la corriente eléctrica que circula a través de él suponiendo que se aplica una diferencia de potencial entre las extremidades superiores (las dos manos). En la figura se muestra los valores aproximados de la corriente y los efectos que producen para un tiempo de exposición de 1-3 seg. y varios niveles de magnitud alterna de 50 Hz aplicada al exterior del cuerpo de una persona de 70 Kg aproximadamente.

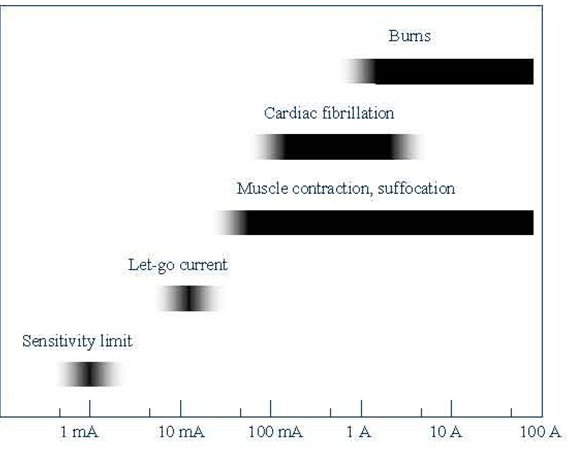

Figura 1. Riesgos de la Corriente Eléctrica

RIESGO DE DESCARGAS (SHOCK) DEBIDAS AL EQUIPO ELÉCTRICO.

Como se ha comentado, las descargas eléctricas pueden aceptar a diversos órganos en función del camino que recorre ésta al atravesar el cuerpo humano. El órgano más susceptible a la corriente eléctrica es el corazón puesto que pueden producirse fibrilaciones y conllevar la muerte del paciente. Según del camino recorrido por la corriente pueden darse dos situaciones: macroshock y microshock.

RIESGO DE MACROSHOCK.

Para exponerse al peligro de un macroshock eléctrico, una persona debe entrar en contacto simultáneamente con ambos conductores eléctricos, el activo y el neutro o dos activos a diferentes potenciales. No obstante, como el conductor neutro está conectado a masa, existe el mismo peligro entre el conductor activo y cualquier objeto conductor que de alguna manera esté conectado a masa. Entre estos objetos pueden citarse radiadores, cañerías de agua, estructuras metálicas del edificio..etc. En el diseño del equipo eléctrico, debe prestarse especial atención en impedir que el personal pueda hacer contacto accidental con el cable activo utilizando para ello materiales aislantes adecuados y conservando las distancias de seguridad entre los conductores y chasis del equipo para minimizar posibles acoplos capacitivos. Con todo esto, puede producirse un contacto accidental entre el cable activo y el chasis de un equipo debido a una perdida de aislamiento, al deterioro y a averías mecánicas. Si el chasis no está conectado a masa, cualquier persona que lo toque y esté conectado a masa a través de otro conductor estará expuesta a un grave peligro de macroshock como se muestran en la figura 2a.

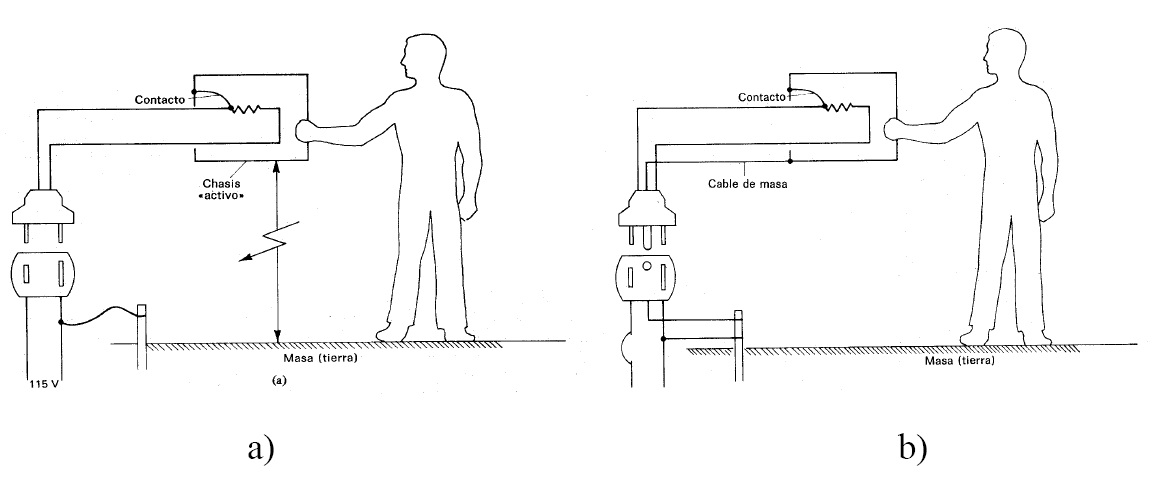

Figura 2 - Riesgos de macroshock.

La finalidad del contacto de toma de tierra del equipo en el enchufe de la pared es reducir el peligro de macroshock. De esta forma se dispone de una conexión a tierra para el chasis del equipo (figura 2b). Cuando se produce un contacto accidental entre el conductor activo y el chasis, la corriente puede retornar a masa a través de esta conexión equipo-tierra sin crear un peligro eléctrico. Así pues, la integridad de la conexión equipo-tierra es de gran importancia.
Una interrupción de esta continuidad debido a un cable o una clavija de masa rotos o al empleo de un adaptador de tres clavijas de contacto a dos (con una clavija al aire) destruye por completo su valor protector. Aunque la conexión a masa no se interrumpa por completo, sólo con que presente una resistencia mayor alrededor de un ohmio, puede elevar el potencial de la caja hasta un valor tal que se cree un peligro de macroshock.
La alta resistencia de la piel seca y la distribución espacial de la corriente a través del cuerpo cuando una persona recibe una descarga eléctrica son factores que disminuyen el peligro de fibrilación ventricular debido a macroshock. La resistencia de la piel limita la corriente que fluye a través del cuerpo. El valor de esta resistencia varía en función de la cantidad de agua y de aceite presente al mismo tiempo es inversamente proporcional al área de contacto.
La capa externa de la piel (epidermis) presenta una gran resistencia (rango 15 KW - 1 MW). La piel mojada reduce su resistencia hasta el 1% de la seca. A diferencia, la resistencia de los tejidos internos o de las capas internas de la piel (dermis) presenta valores menores de 500 W. Cualquier proceso que reduzca o elimine la resistencia de la piel aumenta la vulnerabilidad de las personas ante macroshock. Por lo tanto, los pacientes que se encuentran en cuidados intensivos, sujetos a monitorización o conectados a cualquier equipo son más susceptibles a macroshock que la población general.

RIESGO DE MICROSHOCK.

Aunque el riesgo de macroshock sólo se produce por lo general como consecuencia de una pérdida del aislamiento, se pueden crear riesgos de microshock en equipos con aislamiento en perfecto estado. El mero hecho del acoplo capacitivo entre el cable activo y la caja en el equipo eléctrico puede crear corrientes de magnitud suficientemente grande como para presentar un riesgo de microshock. Por ejemplo, una tensión de 115 V y una capacidad de sólo 200 pF produce una corriente de 10 mA. Por lo tanto, muchos electrodomésticos, lamparas y aparatos de diagnósticos o terapia presentan fugas capacitivas de corriente que sobrepasan los 10 mA. Aunque estos equipos son perfectamente seguros para trabajar en condiciones normales, pueden crear un riesgo de microshock para pacientes susceptibles a la electricidad. En la figura 2.9 se muestra un ejemplo de riesgo de microshock en el que un paciente tiene un catéter insertado por vía intravenosa. El catéter forma parte de un transductor conectado a un monitor para visualizar ciertos parámetros y a su vez éste a la red eléctrica. Esta disposición establece una conexión a masa del corazón a través del catéter.

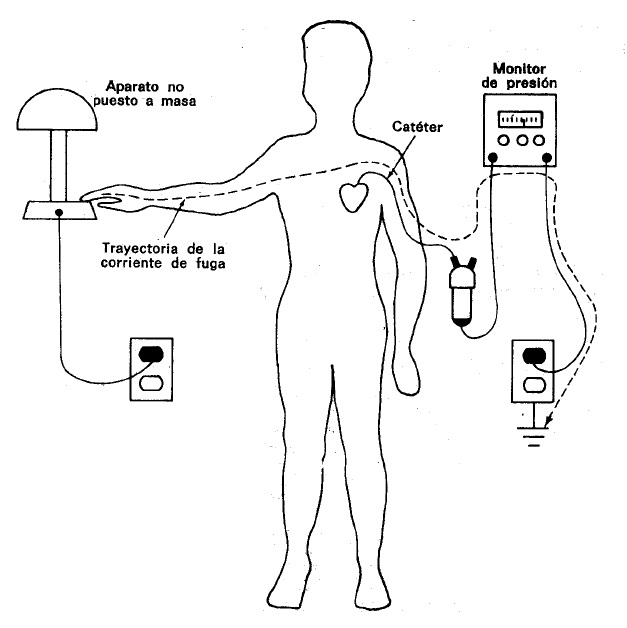

Figura 3- Riesgo de microshock.

Bajo estas condiciones, se crea un riesgo de microshock mediante cualquier contacto conductor entre el paciente y un dispositivo que no esté puesto a masa y que tenga una corriente de fuga mayor de 10 mA. En la figura anterior el paciente está tocando el aparato directamente, pero este contacto se puede establecer también otra persona que toque al paciente y al aparato a la vez. Las principales causas que pueden provocar situaciones de riesgo de microshock son las siguientes:

1.- Defecto o rotura del conductor de puesta a tierra: de esta forma, gran parte de la corriente por acoplo capacitivo entre los cables conductores y el chasis que se deriva entre el chasis y tierra lo hace a través del paciente, en concreto, a través del corazón y del catéter . La mejor forma de solucionar este problema es aislar eléctricamente al paciente de forma que no exista un camino de cierre de la corriente a tierra a través del sujeto. Ello puede conseguirse mediante la utilización de sistemas de aislamiento a la entrada de equipos de medida (amplificadores de aislamiento).

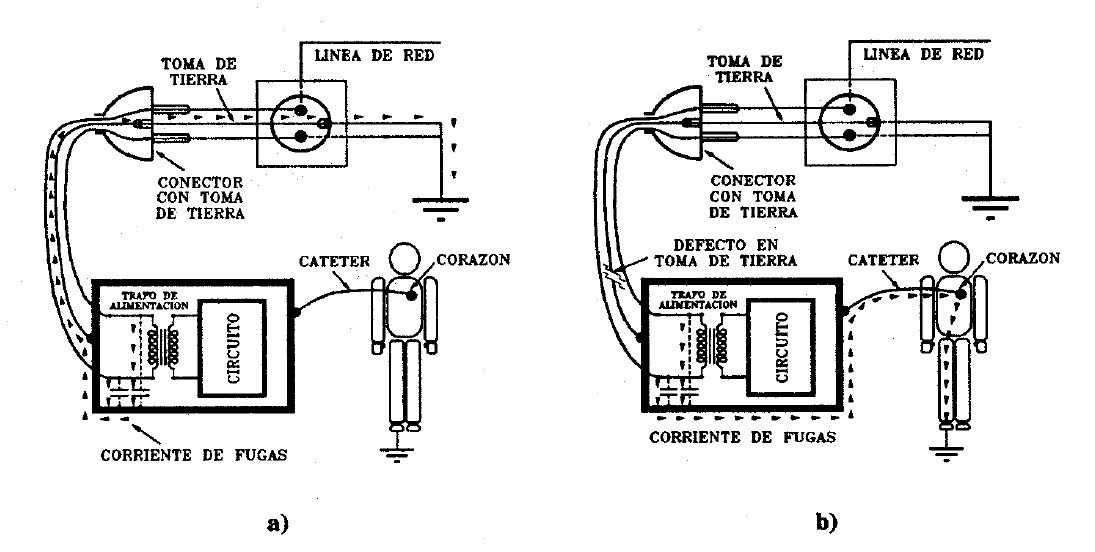

Figura 4 - Defecto o rotura del conductor de puesta a tierra.

2.- Superficies metálicas cercanas al paciente y no conectadas a tierra: Otro caso de riesgo sucede cuando el paciente toca un aparato o dispositivo que tiene corriente de fugas. Estas corrientes pueden cerrarse a tierra a través del catéter y del equipo de medida. El mismo caso se produce si es otra persona la que facilita esta conexión donde un fallo en el conductor de tierra que conecta la superficie metálica de la cama con tierra. Como consecuencia de este fallo, la cama adquiere un potencial distinto de cero y cuyo nivel depende del acoplamiento capacitivo entre la línea de red y la cama. Un enfermero que manipula un catéter intracardiaco establece una derivación entre la cama y éste último creando una vía de paso a través del enfermero y el paciente. Es posible que la corriente de fugas sea muy inferior al nivel de percepción del enfermero y sin embargo, puede ser suficientemente grande para provocar un microshock al paciente. La mejor solución para evitar este riesgo es utilizar equipos con entrada aislada y al mismo tiempo conectar todas las partes metálicas de los diversos aparatos y accesorios a tierra.

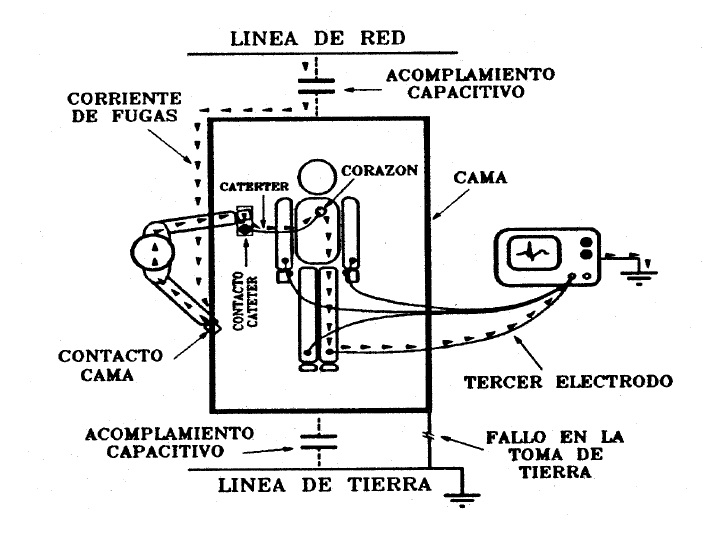

Figura 5.- Superficie no conectada a tierra.

3.- Equipos conectados a diferentes potenciales de masas: Puede suceder que si no se dispone de un equipo de masas equipotenciales existen diferentes valores de masa para diferentes equipos, de esta forma si uno de los equipos se pone en contacto con un catéter y otro equipo se conecta al paciente como pueden ser la monitorización del ECG y de la presión sanguínea a través de un catéter , la diferencia de tensiones entre masas puede dar origen a peligros de microshock. La normativa NEC (national electrical code) regula estos problemas y establece que la diferencia de potencial entre las masas de dos equipos no debe superar los 500 mV en áreas generales y los 40 mV en áreas de cuidados bajo condiciones normales de funcionamiento.

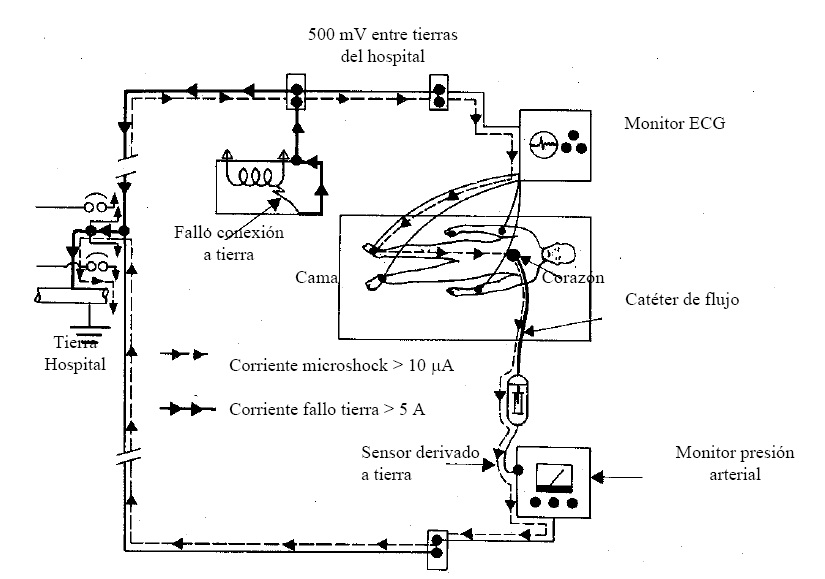

Figura 6. - Equipos conectados a diferentes potenciales de masa.

4.- Equipos alimentados a baterías: Los equipos alimentados con baterías y por lo tanto aislados eléctricamente de tierra, también pueden presentar problemas o riesgos en el paciente. Por ejemplo, en la utilización del bisturí eléctrico, las corrientes de alta frecuencia pueden acoplarse capacitivamente con el chasis y si un operador lo toca, las corrientes podrían cerrarse a tierra a través de él. Por lo tanto, para solucionar este problema, todas las partes metálicas externas (chasis) de los sistemas a baterías deben también unirse a tierra. Para que produzca un riesgo o descarga de microshock hace falta una conexión eléctrica directa del corazón con el exterior del cuerpo. Los catéteres cardiacos para diagnóstico o para marcapasos se emplean en pacientes que tengan una afección cardiaca. En tales pacientes, la fibrilación ventricular ocurre a menudo como consecuencia de la enfermedad. Esto explica que el riesgo de microshock pasase inadvertido durante un largo periodo de tiempo y no pueda realizarse una estimación muy concreta del número de accidentes que puedan ocurrir debidos a esta causa.
Aunque en la mayor parte del hospital o del centro sanitario se requieren sólo las precauciones de seguridad normales para la prevención de riesgos de macroshock, también deben tomarse medidas especiales en aquellos lugares donde haya pacientes susceptibles a la electricidad. Estos lugares incluyen unidades coronarias, unidades de cuidados intensivos, quirófanos o salas donde se puedan realizar cirugía torácica. Todo lo expuesto anteriormente hace que se deban extremar las precauciones tanto en el diseño del equipo de medida como en su instalación.
